IoTソーラシステム　4Ｇバージョン　DP-852

LpWaゲートウエイ LG-851
ソーラチャージコントローラ SC-851
リチウムイオン蓄電池 12.8V/10Ah
４Ｇモバイルルータ　+　ドコモSIM
の４点をミライ工業製防雨ボックス（ウオルボックス）に搭載しました。
ソーラパネルとLpWa防水アンテナを接続だけで簡便にIoT基地局及び中継局となります。

LPWA端末は用途により最適な装置を提案いたします。

  • 害獣罠通報装置
  • 獣罠通知システム図

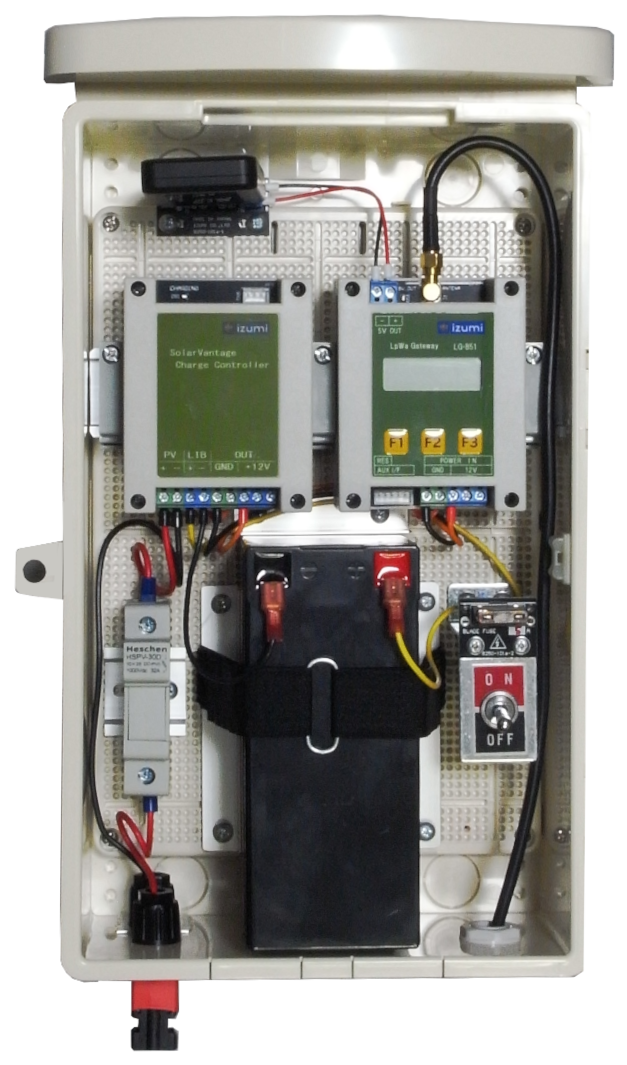

    • ウオルボックス内部

    日中はソーラパネルから電力を蓄電池に充電し、余った電力でシステムを駆動します、夜間及び曇天時に蓄電池でシステムを駆動し 電源がない環境で24時間ＩｏＴシステムが実現します。

    仕様

    LpWa 920MHZ帯 SMAコネクタ（外部アンテナ）
    WiFi 2.4GHz帯 内蔵アンテナ
    ソーラパネル 50Wソーラパネル　(MC-4コネクタ)
    動作環境 -20～55℃、0～85％RH
    寸法 366x224x140　（突起部含まず）
    ウオルボックス ミライ工業　WB-3DMH

    ソーラパネル


    型番 N50WTA
    素子 単結晶
    最大出力 55W (許容差0～＋5%)
    変換効率 19.36%
    最大出力動作電圧 17.2V
    最大出力動作電流 3.2A
    開放電圧(Voc) 21.5V
    短絡電流(Isc) 3.52A
    寸法 536ｘ680ｘ25 mm

    LpWa防水アンテナ　LA920-2

    型式及び構成 λ/2　単一型　垂直偏波
    利得 3dBi
    VSWR 1.5以下
    同軸ケーブル SMAコネクタ付き RG-58U 5m
    付属マウント 適合パイプ直径25.4mm リブパイプ推奨
    寸法 長さ580mm 直径20mm
    保護等級 IP64
